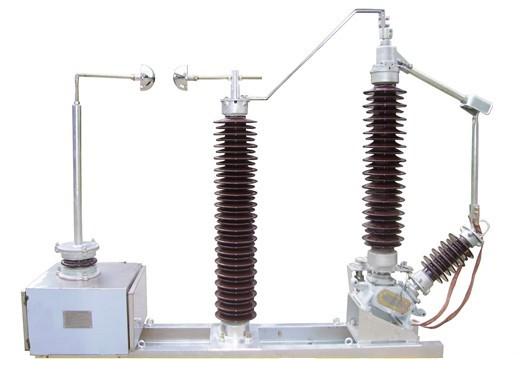

RT-BHGZ变压器中性点间隙接地保护成套装置

2016-12-30 12:53:55

一、概
1
RT-BHGZ型变压器中性点间隙接地保护装置专用于110KV220KV330KV500KV电力变压器中性点,以实现变压器中性点接地运行或不接地运行两种不同的运行方式;从而避免由于系统故障,引发变压器中性点电压升高造成对变压器的损害。本产品广泛应用于电力、冶金、石化、建筑、环保等领域。
2
、一般来说,棒间隙为极不均匀电场,放电电压不稳定分散性大从而决定了其保护性能差。球间隙为均匀电场放电电压稳定,分散性小保护性能好。球间隙现场调试比较容易,用户可根据自己地区情况现场调试;而棒间隙尖顶特别难对准,所以现场调试难度大。球间隙采用不锈钢球表面镀银、成本高并且固定要求高,所以许多厂家为降低成本而采用棒间隙,但是并没有考虑使用效果。 3
电流互感器选用:采用环氧树脂浇注的干式电流互感器。电流互感器装在不锈钢箱体里,不受环境气候影响,使用寿命长。使保护不会出现误动或拒动且稳定可靠。

二、产品特点
1
、符合标准,专业制造
RT-BHGZ
型变压器中性点间隙接地保护装置严格按照GB1985-2004《高压交流隔离开关和接地开关》
GB/T11022-1999
《高压开关设备和控制设备的共用技术要求》GB11032-2000《交流无间隙金属氧化物避雷器》DL/T620-1997《交流电气装置的过电压保护及绝缘配合》GB5583-1985 《互感器局部放电测量 DL/T620-1997《交流电气装置的过电压保护和绝缘配合》、GB3111.1-1997《高压输变电设备的绝缘配合》及国家电网公司十八项电网重大反事故措施等国家及行业标准的有关规定设计、并配套专门的工艺流程、检验流程和设备,保证产品制造的流程化、标准化和专业化。
2
、设计新颖,整体安装
RT-BHGZ
型变压器中性点间隙接地保护装置集隔离开关、氧化锌避雷器、放电间隙和电流互感器等电气设备于一体的成套设备,具有体积小,安装调试方便,可靠性高的特点。
3
、有效保护,特性稳定
RT-BHGZ
型变压器中性点间隙接地保护装置主要采用球形放电间隙方式,比惯用的棒形放电间隙放电电压准确率高、分散性小、特性稳定,与避雷器特性及主要变压器的绝缘配合精确、充分有效,热容量大,不易烧损。提高了保护安全性和保护效果。
4
、组配灵活,使用方便
RT-BHGZ
型变压器中性点间隙接地保护装置一般采用球形间隙,亦可按用户要求采用棒形间隙。避雷器与隔离开关可根据工程需要任意组合选配。隔离开关的动作亦可按工程要求选择使用手动或电动机构。间隙的技术参数可在工厂完成调试,亦可在现场进行调试。
5
、技术力量雄厚,服务周到
我公司为专业生产厂家,技术力量雄厚,售前的技术交流咨询可随时到位。售后的安装技术指导可按用户要求及时进行。

三、使用条件
1
、适用于户内、外。
2
、环境温度:不低于-40,不高于+55;相对湿度:不大于95%25)。
3
、海拔高度不超过4000m,超出4000m可根据实际情况特制。
4
、地震烈度8度及以下地区;最大风速不超过35m/S
5
、电网频率:5862Hz60Hz系统)、4852Hz50Hz系统)。
6
、安装场所的空气中不应含化学腐蚀气体和蒸气,无爆炸性尘埃。

四、技术数据

产品型号

变压器额 定电压

kV

变压器中性点耐受电压

隔离开关

氧化锌避雷器

放电间隙

电流互感器

雷电全波和截波耐受电压
kV
(
峰值)

1min工频
kV
(
有效值)

额定电流
A

操动机构

额定电压
kV
(
有效值)

持续运行电压
kV
(
有效值)

直流1mA
参考电压
kV
不小于

8/20μs雷电冲击电流残压??? kV
(峰值)

工频放电电压 kV
±10%
(
有效值)

型式

变比

RT-BHGZ-110

110

250

95

400

CS8-5
(手动)或
CJ6
(电动)

72

58

103

186

83

环氧树脂浇注全封闭支柱式
10kV
100/5
200/5
300/5
400/5
500/5
600/5

RT-BHGZ-220

220

320

200

600

144

116

205

320

166

RT-BHGZ-330

330

440

292

600

CJ6
(电动)

207

166

292

440

252
